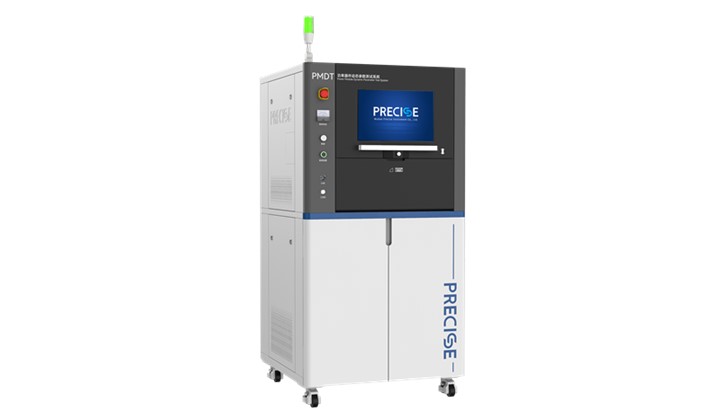

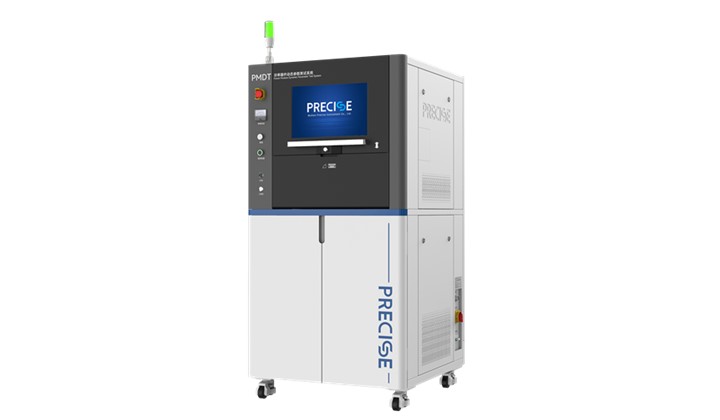

PMDT功率器件動態參數測試系統

8359

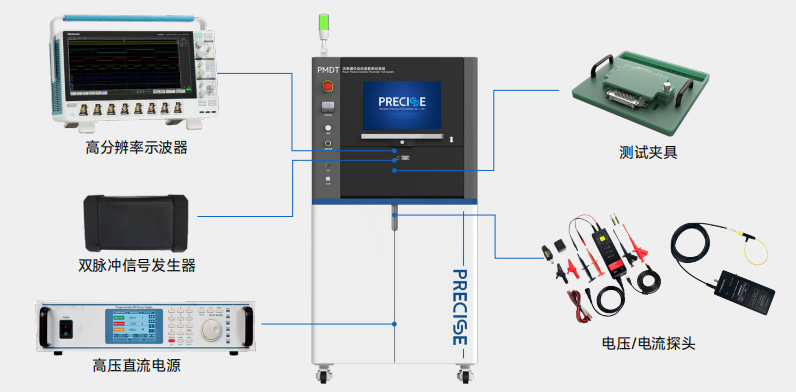

PMDT電機電機工作效率半導體元電子元件技術性主要規格考試儀設計就是款專業級于MOSFET、IGBT、SiC MOS等半導體元電子元件的技術性主要規格考試儀，可能人身安會方便快捷的考試儀電機電機工作效率半導體元電子元件的轉換開關時間延遲和耗損率，測評半導體元電子元件的人身安會本職工作區，對半導體元電子元件和驅動軟件電路板的短路故障呵護特點來進行核驗，校正電機電機工作效率模塊的雜散電感。整體注意由雙電脈沖網絡信號的產生器，比較高的分數辨率示波器，直流電變壓器電流大小探測器，直流電變壓器電源適配器、母線電感、低雜感母排、重新化自測圖片軟件并且配合自測公裝組建。整體配有種自測驅動下載板，可合并按鈕轉換開關數據自測、柵極電勢自測、過壓自測、雪崩自測等，每次自測只能成功完成按鈕轉換開關性能特點及逆向醫治性能特點自測；可實時視頻保管自測結杲及弧形申請這類卡種曲線提額，重新轉化自測匯報。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多種封裝，可根據測試需求定制夾具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安全工作區：關斷電壓尖峰VCE—peak、關斷電流尖峰lc、Vce vs.t、lc vs.t

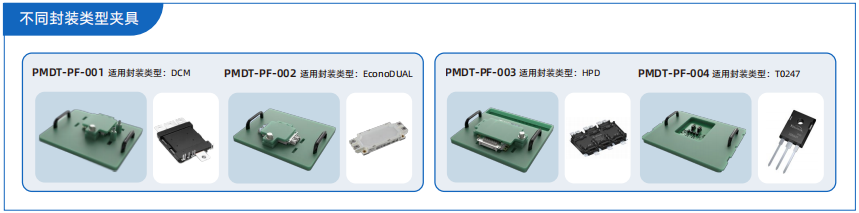

測試夾具

應對市場上不相同芯片封裝類的工作電壓半導，如IGBT、SiC、MOS等成品，普賽斯給予一套測式英文組合夾具化解設計，也可以于T0單管，半橋模組等成品的測式英文

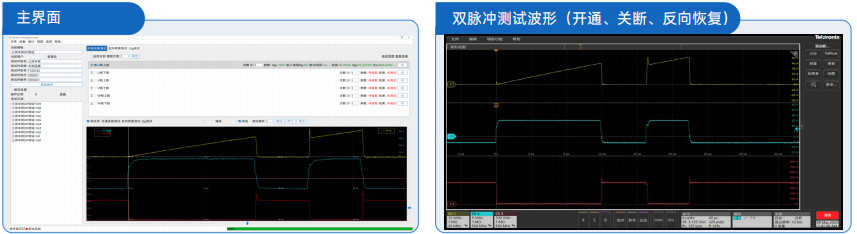

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(4個): 帶寬起步 100M，滿量程 30AIc(15個): 傳輸速率 30M，量限 300A Icsc(一個): 服務器帶寬 30M，量限 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(5個)：下行帶寬 100M，測量范圍 30AIc(1個大概)：速率 30M，滿量程 1200A Icsc(個)：資源帶寬 30M，分度值 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(15個): 帶寬起步 100M，測量范圍 30AIc(15個): 網絡帶寬 30M，分度值 3000A Icsc(1個大概): 上行帶寬 30M，分度值 12kA
